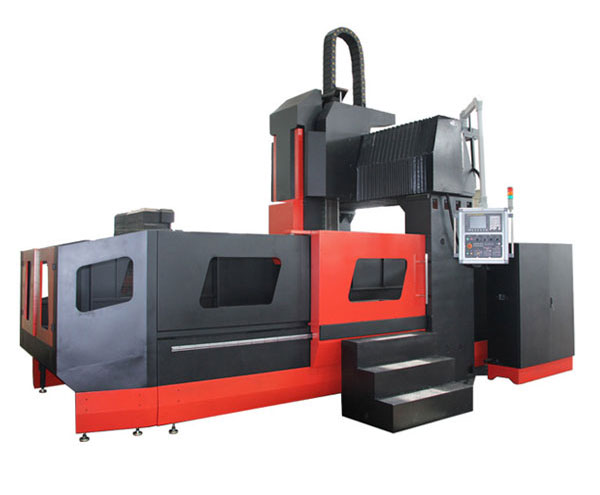

一、該機床具有高剛性的結構設計，同時該機床是我公司引進并消化吸收歐洲先進的設計與工藝技術，整機具有高剛性的框架結構設計，因此不僅具有強力切削的能力，同時又能滿足高精密零件的加工。
二、主要結構
該機床為單立柱固定,工作臺移動結構。主要由床身、立柱、橫梁、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成
1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
2.龍門式跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性更好。
橫梁采用梯形式設計，剛性強結構好適合強力切削 。
3.高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。
4.X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。
5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌（X軸4線軌），Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理
一、標準配置
| 序號 | 名稱 | 品牌 | 產地 |
| 1 | 數控系統 | 數控Fanuc oi mate MD 配β電機 | 日本 |
| 2 | 主軸單元 | 羅翌/數格Ф190 | 臺灣 |
| 3 | 絲杠 | 上銀 | 臺灣 |
| 4 | 線軌 | 上銀（X軸2根55寬滾柱式直線導軌，單邊有4個加長型滑塊，Y軸2根55寬滾柱式直線導軌，Z軸為350×350方形滑枕，在前、左、右方向分別有一根55寬滾柱式直線導軌 | 臺灣 |
| 5 | 打刀缸 | 尚品/亞德客/北鉅 | 臺灣 |
| 6 | 電器 | 施耐德 | 法國 |
| 7 | 氣動元件 | 亞德客 | 臺灣 |
| 8 | 氮氣配重 | 協清 | 無錫 |
| 9 | 絲桿軸承 | 日本NSK | 日本 |
| 10 | 內防護 | 海東鈑金 | 上海 |
| 11 | 冷卻泵 | 華樂士 | 臺灣 |
| 12 | 聯軸器 | 三木/R+W | 日本/德國 |
| 13 | 潤滑系統 | 河谷 | 廣東 |
二、主要參數
| 項目 | 單位 | WZ-GMC1703 | |
| 加工 范圍 | X軸行程 | mm | 3000 |
| Y軸行程 | mm | 1700 | |
| Z軸行程 | mm | 800 | |
| 龍門寬度 | mm | 1700 | |
| 主軸端面至工作臺面距離 | mm | 200-1000 | |
| 工作 臺面 | 工作臺尺寸 | mm | 3000×1400 |
| 工作臺最大承重 | T | 6 | |
| T型槽（槽數-槽寬x間距） | - | 7-22×180 | |
| 主軸 | 主軸轉數 | rpm | 6000 |
| 主軸型式 | - | 皮帶BT50-Φ190 | |
| 主軸馬達 | kw | βiIp 30 15/18.5KW 143NM | |
| 伺服 進給 | X/Y/Z軸進給馬達功率 | Nm | X:36NM（βiS 40/2000 3KW）減速 Y:36NM（βiS 40/2000 3KW） Z:36NM（βiS 40/2000 3KW） |
| X/Y/Z軸導軌形式 | - | H55線軌（XY)/Z軸方軌 | |
| XYZ快速移動速度 | m/min | 12/12/10 | |
| 切削進給速度 | mm/min | 5000 | |
| 自動 換刀 系統 (選配) | ATC形式 | - | 圓盤式/鏈條式 |
| 刀庫容量 | Pcs | 24/40 | |
| 最大刀具直徑(滿刀/無鄰刀) | mm | Φ150/Φ250 | |
| 最大刀具長度 | mm | 350 | |
| 最大刀具重量 | Kg | 20 | |
| 拉拴 | - | P50T-1(45°) | |
| 換刀時間(刀對刀) | sec | 3.5 | |
| 機器 精度 | XYZ定位精度(JIS) | mm | ±0.005/300 |
| XYZ重復定位精度(JIS) | mm | ±0.008/±0.007/±0.005 | |
| 其它 | |||
| 氣壓需求 | kgf/cm2 | 5-7 | |
| 機床重量 （約） | T | 24 | |
| 配置數控系統 | - | FANUC 0i MD | |
注：以上參數僅供參考，如有變更恕不另行通知
