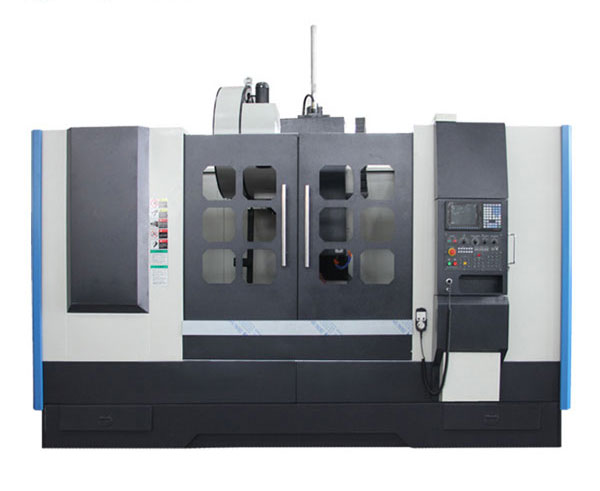

VMC1680立式加工中心主要性能特點
●本機床是適用于機械加工及模具制造領域的立式加工中心，能適應從粗加工到精加工的加工要求，具有高精度、高效率的特點。
●機身及主要構件均為高強度鑄鐵,金相組織穩定，確保機床長期使用的穩定性；
●預拉伸精密滾珠絲杠傳動；
●高速、高精度、高剛性主軸單元；浮動式打刀；
●油水分離式設計
●間歇式自動潤滑
●三軸矩形硬軌；
VMC1680立式加工中心主要技術參數
一、標準配置
| 1 | FANUC 0i-MATE MD系統 | 11 | BT50-190-6000rpm主軸 |
| 2 | 機床照明工作燈 | 12 | 中央集中自動進給潤滑系統 |
| 3 | 主軸錐孔清潔空氣 | 13 | 主軸錐孔：BT50 7/24 |
| 4 | 切屑液系統 | 14 | 三色警示燈 |
| 5 | 8.4”顯示器 | 15 | 分離式手輪 |
| 6 | 伺服變壓器 | 16 | RS232接口 |
| 7 | 氣槍 | 17 | 全防護（不含頂面） |
| 8 | 地基墊鐵及調整螺栓 | 18 | 三軸滾柱式直線導軌 |
| 9 | 隨機技術文件 | 19 | 三軸精密研磨滾柱絲桿 |
| 10 | 電器柜冷熱交換器 | 20 |
二、主要參數
| VMC1680 | 單位 | |||||
| 工作臺 | 工作臺尺寸 | 1800×800 | mm | |||
| 允許最大荷重 | 1500 | kg | ||||
| T形槽尺寸 | 22×5 | mm×個 | ||||
| 加工 范圍 | 工作臺最大行程- X軸 | 1600 | mm | |||
| 滑座最大行程- Y軸 | 800 | mm | ||||
| 主軸最大行程 - Z軸 | 700 | mm | ||||
| 主軸端面至 工作臺面距離 | 最大 | 860 | mm | |||
| 最小 | 160 | mm | ||||
| 主軸中心到導軌基面距離 | 800 | mm | ||||
| 主 軸 | 錐孔 (7:24) | BT 50 | ||||
| 轉數范圍 | 50～6000 | r/min | ||||
| 最大輸出扭矩 | 143 | N.m | ||||
| 主軸電機功率 | 15/18.5 | kw | ||||
| 主軸傳動方式 | 同步齒型帶 | |||||
| 刀 具 | 刀柄型號 | MAS403 BT50 | ||||
| 拉釘型號 | MAS403 BT50-Ⅰ | |||||
| 進給 | 快速移動 | X軸 | 15 | m/min | ||
| Y軸 | 15 | |||||
| Z軸 | 10 | |||||
| 進給速度 | 1-6000 | mm/min | ||||
| 三軸拖動電機功率 | 2.5/2.5/2.5 | kw | ||||
| *刀庫 | 刀庫形式 | 機械手 | ||||
| 選刀方式 | 預選刀 | |||||
| 刀庫容量 | 24 | 把 | ||||
| 最大刀具長度 | 300 | mm | ||||
| 最大刀具重量 | 18 | kg | ||||
| 最大刀盤 直徑 | 滿刀 | Φ112 | mm | |||
| 相鄰空刀 | Φ200 | mm | ||||
| 換刀時間 | 3 | s | ||||
| 定位精度 | JISB6330 | JB/T 8771.4-1998 | mm | |||
| X軸 | ±0.005/300 | 0.020 | ||||
| Y軸 | ±0.005/300 | 0.015 | ||||
| Z軸 | ±0.005/300 | 0.015 | mm | |||
| 重復定位精度 | X軸 | ±0.005 | 0.012 | mm | ||
| Y軸 | ±0.005 | 0.010 | ||||
| Z軸 | ±0.005 | 0.010 | mm | |||
| 機床重量 | 11000 | kg | ||||
三、主要外購件明細
| 品 名 | 產地 |
| 主軸組 | 臺灣丹銓 |
| 同步齒型帶 | 臺灣丹銓 |
| 絲杠軸承 | 日本NTN |
| 直線導軌 | 臺灣上銀或銀泰 |
| *刀 庫 | 臺灣大島川 |
| 滾珠絲杠 | 臺灣上銀或銀泰 |
| 潤滑泵 | 佛山黃金甲 |
| 冷卻泵 | 四川簡陽 |
| 主要氣動元件 | 臺灣亞德客 |
| 主要電器元件 | 法國施耐德 |
注：以上參數僅供參考，如有變更恕不另行通知
